一、設備性能簡介：

我單位生產的旋流限流閥設備，是專為排水管系統和地表水系統設計流量控制裝置，無須借助外力來控制流量，靠旋流閥本身實現污水處理系統的自動控制及穩流，旋流限流閥設計新穎、結構簡單、安裝方便、不存在磨損老化的問題，使用壽命長之優點。旋流限流閥廣泛用于雨水溢流井、雨水溢流池、洪水截流池（塘）等設施中起到旋流穩流流量控制作用。旋流閥具有精確度、有利于流體，但無活動部件的閥。水以正切角切入旋流腔，在低流量狀態，水流以重力流形式流過有較大過水面積的旋流腔，其只受到一個光滑的角度影響，呈現在彎曲水流，在該狀態下旋流腔中的空氣被排出。水在旋流腔體中形成旋流，在其中心構成較大的芭線速度，從而被空氣填滿構成旋流核，旋流核是一自動控制出流流量的閥門核心裝置，該閥門沒有活動部件，僅依靠無磨損、無老化的水流作用實現流量控制，旋流閥的進出口壓力是其完成控制的力量之源。

二、工作原理：

旋流限流閥用于控制截流截污系統的截流倍數，旋流閥采用不銹鋼SUS304材質制作，閥體內部為空心結構，沒有任何機械部件，不需附加動能，完全依靠水力學及空氣力學原理，自動運行，不需任何電力或人力等外力操作和控制，運行安全，安靜可靠而且不需要任何測量儀器，結構簡單，易于操作管理。介紹，參看工藝流程圖。1、原理參看工藝流圖 產品特點

無活動部件；無磨損；無需外部供能；水流截面大且無障礙；運行可靠；無腐蝕結構；出流控制精度高；無反沖壓力；簡捷安裝，無需校正。

三、安裝與結構：

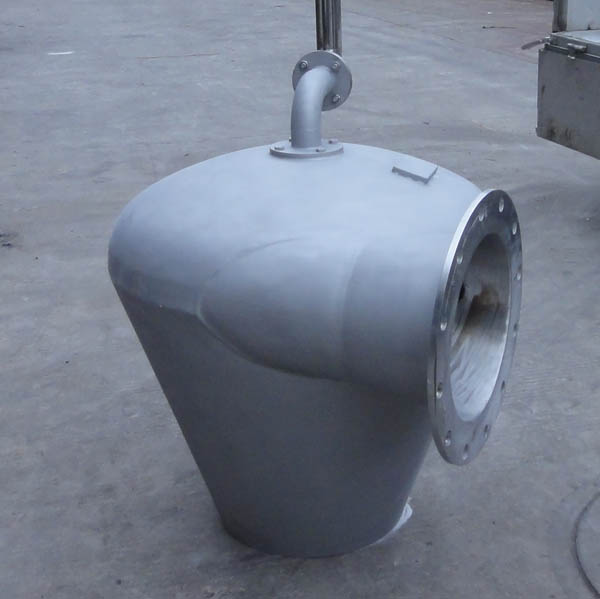

1、旋流閥結構有橢圓封頭、錐形筒體、進水口、出水口、旋流腔、進氣口、萬向進氣管等。2、旋流閥安裝進水口法蘭和管道法蘭連接，旋流閥進水口反方向有2個支架（用戶根據實地情況制作地腳），把2個支架安裝牢固接口。

四、維修保養，注意事項：

旋流限流閥要定期檢查安裝螺栓是否有松動，旋流腔內是否有雜物堵塞即可。

五、設備主要數據：

口徑：DN125、DN150、DN200、DN300、DN400、DN500、DN600、DN700、DN800、DN1000、DN1200壓力常壓
